Chaudronnerie lourde vs chaudronnerie de précision : quelles différences pour vos structures ?

Vous devez remplacer une cuve de stockage chimique et recevez deux devis aux écarts de prix inexpliqués. Le premier prestataire évoque des tolérances au millimètre, le second parle de précision au dixième. Lequel correspond réellement à votre besoin ? Cette confusion coûte cher aux responsables maintenance : devis inadaptés, prestataires non spécialisés sollicités, allongement des délais d’approvisionnement, risques de non-conformité.

L’erreur la plus fréquente consiste à penser que l’épaisseur de tôle suffit à distinguer chaudronnerie lourde et chaudronnerie de précision. Un réservoir de 20 mm d’épaisseur peut relever de la chaudronnerie lourde par ses dimensions et ses tolérances larges, tandis qu’une pièce fine de 2 mm exigeant des tolérances au dixième relève de la précision. La vraie distinction repose sur une combinaison de critères techniques : tolérances dimensionnelles exigées, états de surface requis, complexité géométrique et contraintes réglementaires sectorielles.

Cet article vous fournit une grille de qualification pratique permettant d’identifier rapidement le type de chaudronnerie adapté à chaque projet, de rédiger des appels d’offres précis et de constituer un réseau de prestataires fiables selon vos besoins industriels.

Chaudronnerie lourde et chaudronnerie de précision : deux métiers aux exigences distinctes

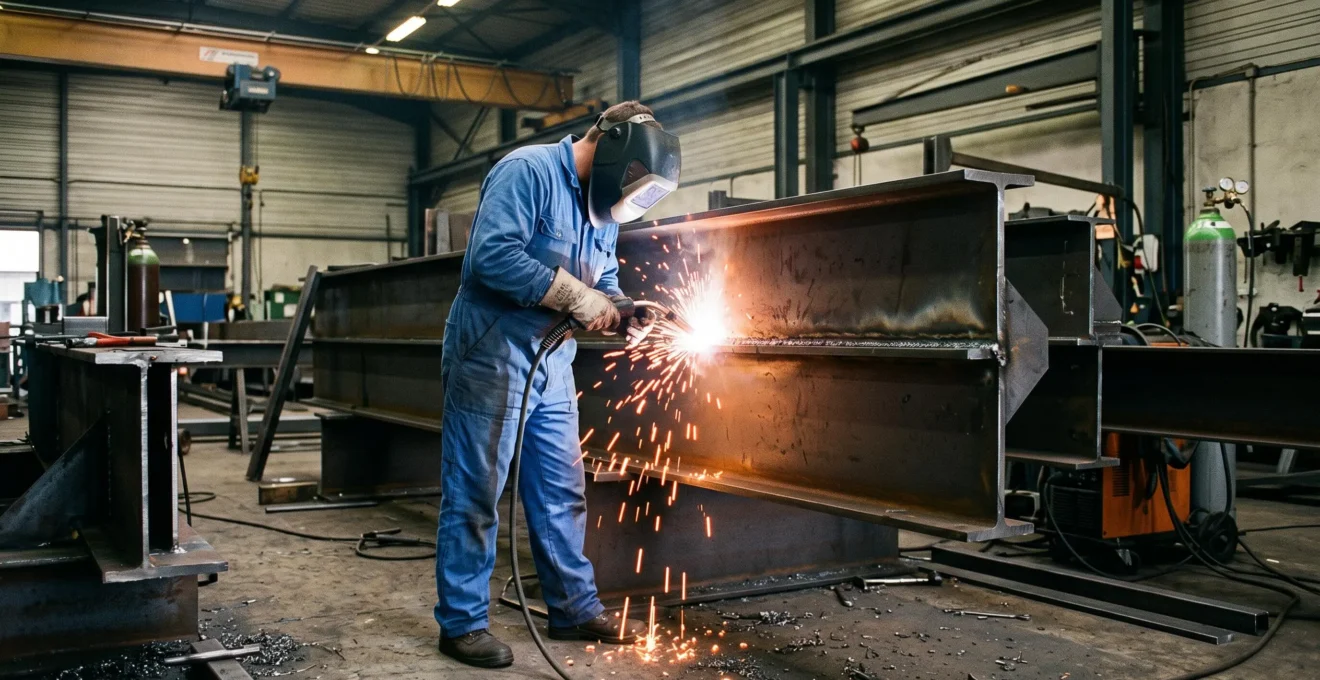

La chaudronnerie lourde désigne la fabrication de structures métalliques de grandes dimensions, souvent de plusieurs mètres, fabriquées à partir de tôles d’épaisseur importante. Ces structures doivent supporter des charges mécaniques ou des pressions élevées. Les tolérances dimensionnelles acceptées se situent généralement de l’ordre du millimètre. Les applications typiques incluent les réservoirs de stockage industriel, les appareils à pression de grande capacité ou les structures portantes métalliques.

À l’inverse, la chaudronnerie de précision, également appelée tôlerie fine, concerne la fabrication de pièces métalliques aux dimensions variables mais aux exigences géométriques strictes. Les épaisseurs travaillées se situent couramment entre 0,5 et 6 mm. Les tolérances dimensionnelles requises sont nettement plus serrées, souvent inférieures à ± 0,5 mm, voire au centième de millimètre pour certaines applications critiques. Les états de surface font l’objet de contrôles rigoureux, et les géométries peuvent présenter une complexité importante.

Beaucoup d’industriels associent uniquement l’épaisseur de tôle à la distinction entre ces deux approches. Cette simplification coûte cher : devis inadaptés, prestataires non spécialisés sollicités, allongement des délais, risques de non-conformité. Un réservoir de 20 mm destiné au stockage chimique avec des tolérances au millimètre relève de la chaudronnerie lourde. Un échangeur thermique cryogénique en tôle de 2 mm exigeant des tolérances au dixième et un état de surface contrôlé relève de la chaudronnerie de précision. L’épaisseur seule ne suffit jamais à qualifier un projet.

Les critères déterminants pour distinguer les deux spécialités s’articulent autour de plusieurs dimensions techniques : dimensions et poids des structures, tolérances dimensionnelles exigées, états de surface requis, équipements et savoir-faire mobilisés, contraintes réglementaires sectorielles. Ces critères se combinent pour définir le type de chaudronnerie adapté à chaque projet industriel.

Le tissu industriel français, notamment en région Auvergne-Rhône-Alpes, concentre une forte densité d’industries chimiques, agroalimentaires et mécaniques nécessitant des pièces de chaudronnerie variées. Le Rhône, avec sa « Vallée de la Chimie », constitue le cœur historique de l’industrie chimique de la région, selon l’Insee sur l’industrie chimique régionale. Ces secteurs génèrent des besoins combinant parfois chaudronnerie lourde pour les équipements principaux et précision pour les composants fonctionnels.

Vous devez donc identifier rapidement le bon type de prestataire pour choisir votre prestataire en chaudronnerie industrielle selon les spécifications techniques réelles de votre projet, au-delà de la seule épaisseur de tôle.

Quelles différences techniques entre ces deux approches ?

Comparer factuellement chaudronnerie lourde et chaudronnerie de précision nécessite d’analyser plusieurs critères techniques objectifs. Cette comparaison vous permet de qualifier vos propres projets en vous appuyant sur des seuils quantifiés plutôt que sur des impressions.

Les épaisseurs et dimensions constituent un premier repère, bien qu’insuffisant à elles seules. La chaudronnerie lourde travaille généralement des tôles au-delà de 6 à 8 mm d’épaisseur, assemblées pour former des structures de plusieurs mètres. La chaudronnerie de précision intervient couramment sur des épaisseurs comprises entre 0,5 et 6 mm, avec des dimensions variables mais des géométries souvent complexes. Ces seuils reflètent les usages courants de la profession française, sans constituer des frontières absolues.

Les tolérances dimensionnelles représentent un critère déterminant, souvent mal évalué. La chaudronnerie lourde accepte des tolérances de l’ordre du millimètre, typiquement ± 1 à 2 mm selon les applications. La chaudronnerie de précision exige des tolérances inférieures à ± 0,5 mm, voire au centième de millimètre pour les applications critiques nécessitant étanchéité parfaite ou assemblages ajustés. Cette distinction impacte directement le choix du prestataire et le coût de fabrication.

Les états de surface différencient également les deux approches. La chaudronnerie lourde utilise des finitions standards telles que brossage ou grenaillage, suffisantes pour la plupart des applications structurelles. La chaudronnerie de précision requiert des états de surface contrôlés, mesurés par la rugosité arithmétique moyenne Ra, particulièrement dans les secteurs agroalimentaire, pharmaceutique ou cryogénique où l’hygiène et l’étanchéité sont critiques.

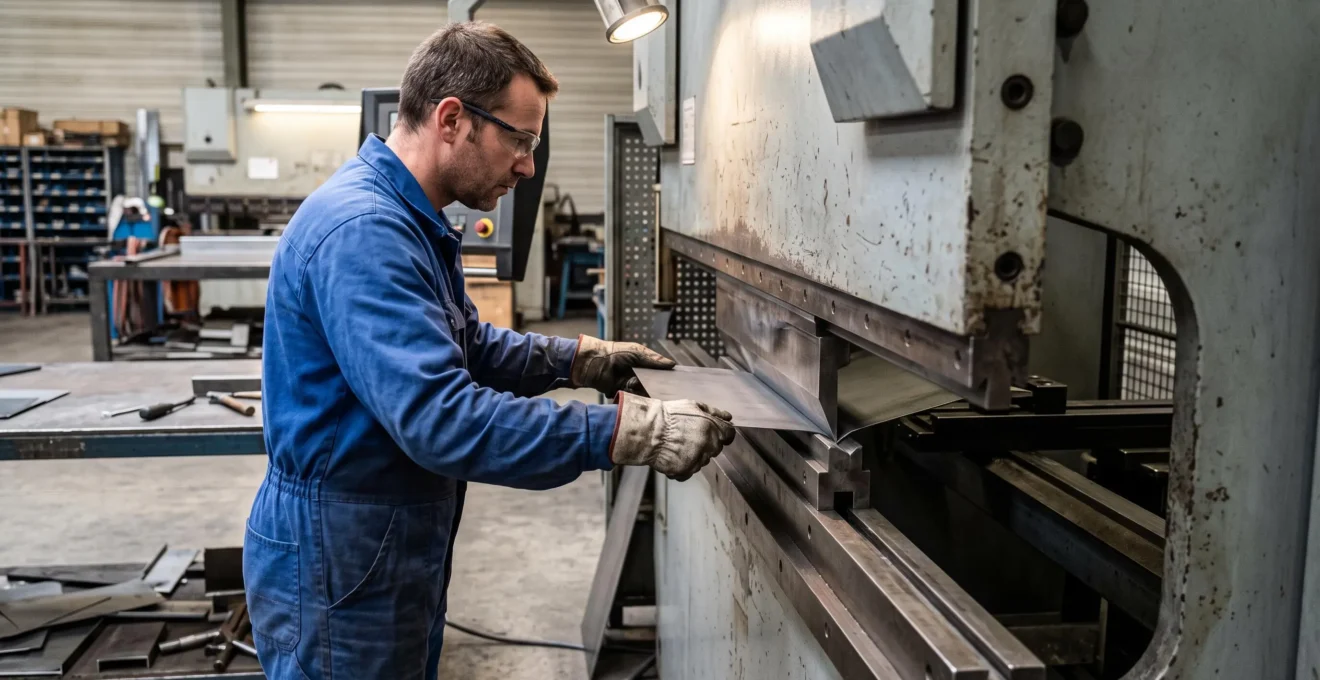

Les équipements et savoir-faire mobilisés varient significativement. La chaudronnerie lourde nécessite presses puissantes, rouleuses grandes capacités, ponts roulants pour manutentionner les structures massives. La chaudronnerie de précision mobilise découpe laser, pliage sur presses CNC, soudage TIG ou robotisé garantissant répétabilité et précision. Lors de la visite d’un prestataire, vérifier que les équipements correspondent au type de projet constitue un critère de sélection concret.

Les procédés de soudure et certifications distinguent les deux métiers. La chaudronnerie lourde privilégie le soudage à l’arc (MIG/MAG, électrode enrobée) avec qualification des soudeurs selon les normes applicables. Le CODAP selon France Chaudronnerie, code de construction des appareils à pression non soumis à la flamme élaboré par France Chaudronnerie, encadre notamment la construction des appareils sous pression. La chaudronnerie de précision utilise principalement le soudage TIG, le soudage orbital ou laser, avec des exigences d’étanchéité et des contrôles visuels stricts.

Ces critères techniques objectifs vous permettent de qualifier rapidement un projet. Un appareil à pression CODAP de 5 mètres de hauteur, 12 mm d’épaisseur, soudure MAG qualifiée et épreuve hydraulique relève de la chaudronnerie lourde. Un échangeur thermique cryogénique en inox 316L, tôle 1,5 mm, soudure TIG, état de surface contrôlé et contrôle d’étanchéité relève de la chaudronnerie de précision.

Applications typiques : quand choisir la chaudronnerie lourde ou de précision ?

Identifier les applications typiques de chaque type de chaudronnerie facilite la projection de votre besoin industriel dans des cas d’usage concrets. Cette section traite également les cas hybrides combinant les deux approches, zone grise rarement couverte mais correspondant à une réalité terrain fréquente.

Les applications de chaudronnerie lourde concernent principalement les appareils à pression de grande capacité tels qu’autoclaves ou réacteurs chimiques, les réservoirs de stockage pour produits chimiques, hydrocarbures ou eau, les structures portantes métalliques et les tuyauteries de fort diamètre. Ces équipements doivent résister à des contraintes mécaniques importantes ou des pressions de service élevées, justifiant les épaisseurs importantes et les soudures qualifiées.

Les applications de chaudronnerie de précision incluent les échangeurs thermiques à plaques ou à tubes, les équipements cryogéniques exigeant étanchéité parfaite, les appareils pharmaceutiques ou agroalimentaires soumis à des exigences d’hygiène strictes, les prototypes et petites séries à géométries complexes, ainsi que les tuyauteries process fines. Ces équipements nécessitent tolérances serrées, états de surface contrôlés et assemblages précis.

Les secteurs industriels concernés se répartissent selon leurs exigences spécifiques. La chimie et la pétrochimie mobilisent simultanément chaudronnerie lourde pour les appareils sous pression et chaudronnerie de précision pour les échangeurs. L’agroalimentaire et le secteur pharmaceutique privilégient la précision pour respecter les contraintes d’hygiène. Le secteur de l’énergie combine structures lourdes pour les réservoirs et précision pour les échangeurs. L’environnement, notamment le traitement de l’eau et des déchets, utilise les deux approches selon les équipements.

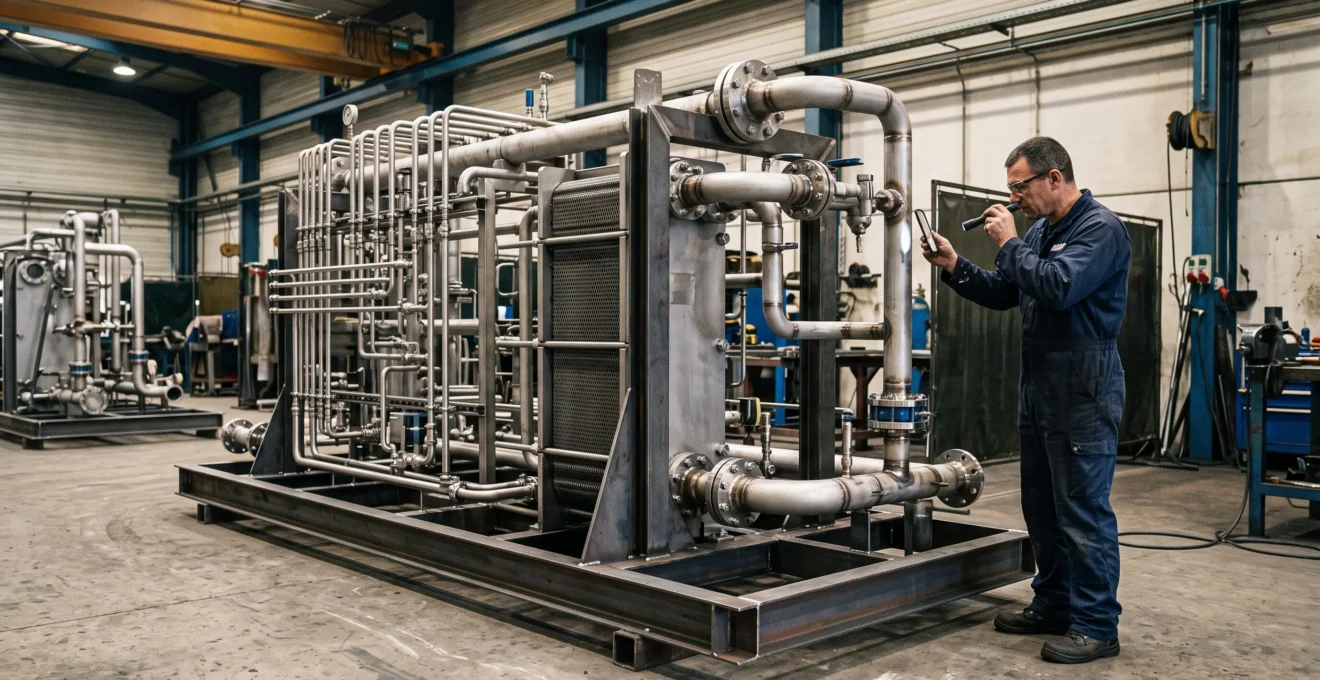

Les cas hybrides méritent une attention particulière. Les skids industriels compacts multifonctions combinent fréquemment chaudronnerie lourde pour le châssis porteur et les supports structurels, et chaudronnerie de précision pour les échangeurs, tuyauteries fines et vannes intégrées. Ces ensembles complexes nécessitent un prestataire polyvalent maîtrisant les deux approches, ou une coordination fine entre plusieurs spécialistes. Un skid de traitement d’eau compact peut associer un réservoir tampon de 8 mm (chaudronnerie lourde), un échangeur thermique de 2 mm (chaudronnerie de précision) et des tuyauteries process DN25 (chaudronnerie de précision).

Les contraintes réglementaires sectorielles orientent également le choix. Le CODAP et la directive DESP (Directive Équipements Sous Pression) encadrent les appareils sous pression, majoritairement en chaudronnerie lourde. Les exigences FDA ou les normes EHEDG régissent les équipements agroalimentaires et pharmaceutiques, souvent en chaudronnerie de précision. Les certifications ATEX s’appliquent aux environnements explosifs, indépendamment du type de chaudronnerie.

Comment qualifier vos besoins avant de choisir votre prestataire ?

Qualifier correctement un besoin en chaudronnerie avant de rédiger un appel d’offres évite les erreurs coûteuses. Cette grille de décision pratique structure votre réflexion autour de cinq critères décisifs, vous permettant de cibler les bons prestataires dès le premier contact.

Critère 1 – Dimensions et poids : Quelle est la taille de la structure à fabriquer ? Quelles contraintes de transport et de manutention s’appliquent ? Un équipement de levage spécifique est-il nécessaire ? Les réponses orientent immédiatement vers des prestataires équipés de ponts roulants et d’espaces de fabrication adaptés pour la chaudronnerie lourde, ou vers des ateliers de tôlerie fine pour des pièces de dimensions plus réduites. Ce premier filtre élimine les prestataires non équipés pour votre projet.

Critère 2 – Tolérances dimensionnelles requises : Quelles sont les tolérances fonctionnelles imposées par votre application ? Travaillez-vous au millimètre, au demi-millimètre ou au dixième ? Des contrôles dimensionnels spécifiques sont-ils prévus après fabrication ? Ce critère, souvent sous-évalué, détermine le niveau de précision nécessaire. Une sous-spécification compromet la sécurité ou la fonctionnalité, une surspécification génère des surcoûts inutiles. Si votre assemblage nécessite des tolérances au dixième pour garantir l’étanchéité d’un circuit cryogénique, la chaudronnerie de précision devient incontournable.

Critère 3 – Contraintes réglementaires et normatives : Votre équipement est-il soumis au CODAP, à la directive DESP, aux normes FDA, ATEX ou à d’autres référentiels sectoriels ? Des certifications obligatoires s’appliquent-elles ? Un dossier de fabrication complet est-il exigé par votre bureau de contrôle ? Ces contraintes constituent des critères bloquants pour la conformité légale. Elles orientent directement vers des prestataires certifiés et qualifiés, évitant les non-conformités coûteuses découvertes après fabrication. Si votre échangeur doit résister à 25 bar de pression de service et 200°C, le respect du CODAP devient obligatoire, nécessitant un chaudronnier qualifié pour les appareils sous pression.

Critère 4 – Matériau et épaisseur : Quel matériau correspond à vos contraintes mécaniques et chimiques : acier carbone, inox, aluminium, alliages spéciaux ? Quelle épaisseur nécessaire selon les calculs de résistance ? Une traçabilité matière est-elle requise avec certificats 3.1 ou 3.2 ? Le choix du matériau et de l’épaisseur oriente vers un prestataire maîtrisant sa mise en œuvre. La traçabilité matière devient critique dans les secteurs chimie, agroalimentaire ou pharmaceutique, où chaque lot doit être documenté.

Critère 5 – Délais et budget : Quels délais de livraison vous sont imposés par votre planning de maintenance ou de production ? Quelle enveloppe budgétaire disposez-vous ? Comment arbitrez-vous entre qualité, coût et délai selon la criticité de l’équipement ? Ce critère pragmatique reflète les contraintes réelles. Un spécialiste peut offrir une expertise pointue mais nécessiter des délais plus longs ou des tarifs supérieurs. Un prestataire polyvalent peut simplifier la logistique pour un projet hybride tout en respectant vos contraintes temporelles et financières. L’approche du contrôle qualité statistique permet d’optimiser la détection des défauts tout en maîtrisant les coûts de contrôle.

Les critères de qualité à vérifier selon le type de chaudronnerie

Les exigences de contrôle qualité varient significativement selon le type de chaudronnerie. Connaître ces critères spécifiques vous permet de poser les bonnes questions lors de la sélection d’un prestataire et d’exiger les garanties correspondant à votre projet.

Les contrôles qualité en chaudronnerie lourde reposent sur plusieurs piliers. Les certifications des soudeurs selon les normes applicables (EN ISO 9606 pour le soudage, qualifications CODAP pour les appareils à pression) garantissent la compétence des opérateurs. Les contrôles non destructifs (CND) s’appliquent selon l’épaisseur et la criticité : radiographie X ou gamma pour les soudures volumineuses, ultrasons pour détecter les défauts internes, ressuage ou magnétoscopie pour les défauts de surface. Le ressuage selon le COFREND, méthode de contrôle non destructif encadrée par les normes NF EN ISO 3452, est couramment utilisé dans le secteur de la chaudronnerie. Les épreuves hydrauliques ou pneumatiques valident la résistance des appareils sous pression. La traçabilité matière via certificats matériaux 3.1 (contrôle spécifique) ou 3.2 (contrôle non spécifique) selon EN 10204 documente les caractéristiques mécaniques et chimiques.

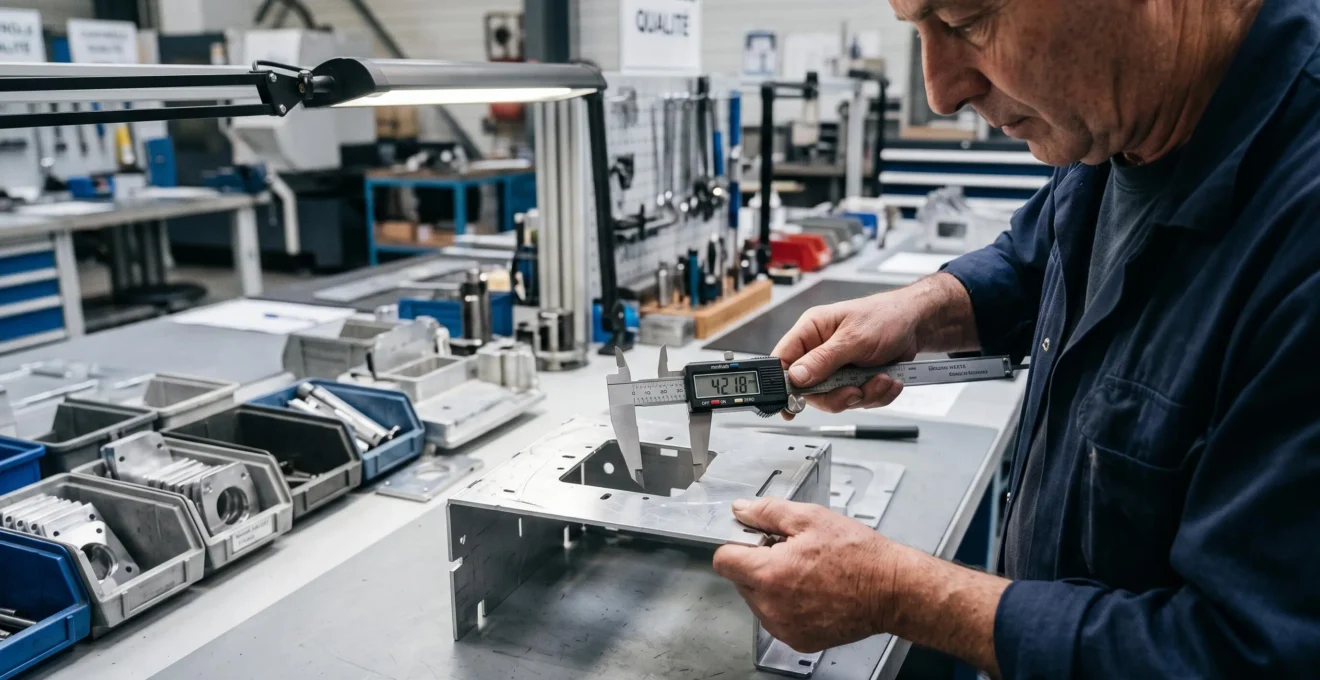

Les contrôles qualité en chaudronnerie de précision privilégient d’autres dimensions. Les états de surface font l’objet de mesures de rugosité Ra, avec finitions polies si nécessaire pour respecter les exigences d’hygiène ou d’étanchéité. Les contrôles dimensionnels utilisent pieds à coulisse, jauges et machines à mesurer tridimensionnelles pour les tolérances inférieures à 0,1 mm. Les contrôles d’étanchéité par air, hélium ou ressuage vérifient l’absence de fuites. La traçabilité complète des opérations permet de reconstituer l’historique de fabrication.

La traçabilité matière et les certifications matériaux constituent un critère critique pour les applications sous pression, chimie ou alimentaire. Les certificats matière 3.1 attestent d’un contrôle spécifique effectué par le fabricant et un organisme indépendant. Les certificats 3.2 correspondent à un contrôle non spécifique par le fabricant seul. Le choix entre ces deux niveaux dépend des exigences réglementaires et des risques associés à l’application.

La documentation et les dossiers techniques accompagnent la livraison selon les exigences. Le dossier de fabrication CODAP pour appareils sous pression regroupe plans, certificats matière, procès-verbaux de contrôles, qualifications soudeurs et certificat de conformité. Les plans de récolement documentent les éventuelles modifications par rapport aux plans initiaux. L’archivage selon les exigences réglementaires garantit la disponibilité des documents pendant la durée de vie de l’équipement.

Les certifications prestataire constituent des critères de présélection utiles. La norme ISO 3834 encadre les exigences qualité en soudage. La norme EN 1090 s’applique aux structures métalliques. Les certifications sectorielles telles que 3-A pour l’agroalimentaire ou ATEX pour les atmosphères explosives attestent de compétences spécifiques. Ces certifications ne remplacent pas la vérification des références concrètes du prestataire dans des projets similaires. La démarche de certification en assurance qualité structure l’organisation pour garantir la conformité et la fiabilité.

Faut-il privilégier un prestataire spécialisé ou polyvalent ?

Cette question stratégique revient fréquemment lors de la sélection d’un chaudronnier. La réponse dépend directement de la nature de votre projet et de vos contraintes organisationnelles. Peser objectivement les avantages de chaque option facilite votre décision.

Un prestataire spécialisé concentre son activité sur un seul type de chaudronnerie, lourde ou précision. Cette focalisation apporte une expertise pointue dans son domaine, des équipements et process optimisés pour un type de fabrication spécifique, une maîtrise approfondie des normes et contraintes sectorielles correspondantes, ainsi que des références solides dans des applications critiques. Pour un projet mono-technique simple et normé, tel qu’un réservoir de stockage standard en acier carbone, un spécialiste de la chaudronnerie lourde constitue généralement le choix le plus sûr.

Un prestataire polyvalent maîtrise simultanément chaudronnerie lourde et chaudronnerie de précision. Cette polyvalence offre un interlocuteur unique pour les projets combinant les deux approches, simplifiant la gestion globale et réduisant les interfaces et risques de coordination. La capacité d’adaptation aux évolutions de besoin en cours de projet représente également un atout, de même que la simplification logistique et administrative liée à un fournisseur unique. Pour un projet combinant plusieurs types de chaudronnerie, tel qu’un skid intégrant réservoir, échangeur et tuyauteries, un prestataire polyvalent réduit les risques d’interface et les délais.

Les critères de choix selon le type de projet structurent votre décision. Un projet mono-technique simple et normé oriente vers un spécialiste dont l’expertise concentrée garantit fiabilité et conformité. Un projet combinant plusieurs types de chaudronnerie, comme un skid ou une ligne complète, justifie un prestataire polyvalent capable de gérer l’ensemble sans multiplier les interfaces. Un projet critique à forte exigence réglementaire nécessite de vérifier les références spécifiques du prestataire dans ce domaine précis, qu’il soit spécialiste ou polyvalent.

L’importance de la polyvalence pour projets complexes mérite d’être soulignée. Les skids et ensembles multifonctions nécessitent souvent une coordination fine entre différentes expertises : chaudronnerie lourde pour les supports et châssis, chaudronnerie de précision pour les tuyauteries et échangeurs, soudage qualifié selon plusieurs normes, assemblage et tests fonctionnels intégrés. Un prestataire polyvalent réduit les risques liés aux interfaces entre corps de métier, accélère la résolution des problèmes techniques rencontrés en cours de fabrication et simplifie la traçabilité documentaire grâce à un dossier unique.

Cette polyvalence technique caractérise certains acteurs du secteur capables de gérer des ensembles complexes avec un interlocuteur unique et une traçabilité complète, illustrant la pertinence de cette approche pour les projets hybrides fréquemment rencontrés dans l’industrie chimique, agroalimentaire ou environnementale.

Votre décision finale doit intégrer la nature technique de votre projet, vos contraintes de délai et de budget, votre capacité à coordonner plusieurs prestataires si nécessaire, et les références vérifiables du prestataire dans des projets similaires. Un spécialiste offre une expertise concentrée précieuse pour les applications critiques mono-techniques. Un polyvalent simplifie la gestion des ensembles complexes combinant chaudronnerie lourde et précision, réalité terrain fréquente dans les industries françaises. Pour approfondir vos connaissances sur les matériaux utilisés, consultez les applications de la tôle inox sur-mesure dans différents secteurs industriels.

La distinction entre chaudronnerie lourde et chaudronnerie de précision repose sur une combinaison de critères techniques objectifs : tolérances dimensionnelles, états de surface, dimensions des structures, équipements mobilisés et contraintes réglementaires. L’épaisseur de tôle seule ne suffit jamais à qualifier correctement un projet. Appliquer la grille de qualification présentée dans cet article vous permet d’identifier rapidement le type de chaudronnerie adapté, de rédiger des appels d’offres précis, de poser les bonnes questions aux prestataires et de vérifier les garanties qualité correspondant à vos exigences. Cette maîtrise des critères de distinction réduit les erreurs de ciblage, accélère les échanges commerciaux et renforce votre légitimité technique face à votre direction et à vos fournisseurs.
